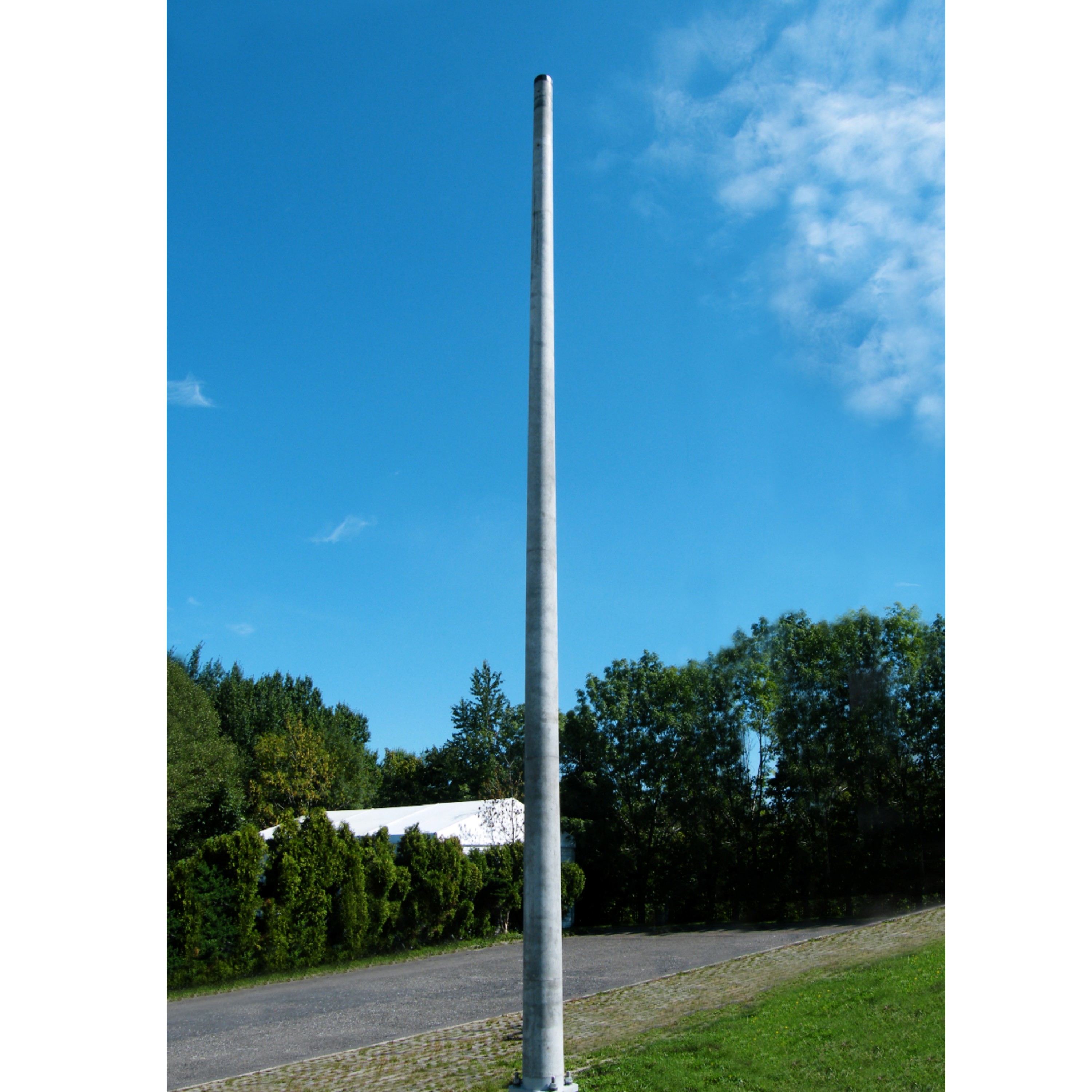

Trakcyjne strunobetonowe żerdzie wirowane typu ETK
Klasa betonu C40/50
Produkowane zgodnie z normą PN EN 12843:2008 „Prefabrykaty z betonu. Maszty i słupy”
Produkt na etapie wdrażania.
Zastosowanie:
W budowie i modernizacji trakcyjnych linii kolejowych z możliwością posadowienia na żelbetowych fundamentach palowych
z wykorzystaniem typowych połączeń śrubowych (M30, M36, M42)
Zalety:
- możliwość łatwego i szybkiego montażu
- na istniejących fundamentach palowych
- trwałość 50 lat
- możliwość zamontowania LPN u
- estetyczny wygląd
- odporność na korozję
- nie wymagają konserwacji
| Typ żerdzi | Siła użytk. kN |
Masa kg |
Wymiary | ||
| m | mm | ||||
| L | D | d | |||
| ETK 1 | 6,4 | 863 | 8,2 | 300 | 177 |
| ETK 2 | 8,0 | 1137 | 8,2 | 356 | 233 |
| ETK 3 | 12,0 | 1198 | 8,2 | 356 | 233 |
| ETK 11 | 5,7 | 928 | 9,2 | 300 | 162 |
| ETK 21 | 7,1 | 1231 | 9,2 | 356 | 218 |
| ETK 31 | 10,6 | 1298 | 9,2 | 356 | 218 |
Objaśnienia:
Pierwsza cyfra po nazwie żerdzi oznacza funkcję słupa odpowiednio:
1 - słup przelotowy
2 - słup krzyżowy i kotwienia środkowego
3 - słup kotwowy
Druga cyfra oznacza żerdź przystosowaną do prowadzenia linii potrzeb nietrakcyjnych (LPN)
Słupy trakcyjne ETK są przystosowane do posadowienia na żelbetowych fundamentach palowych
za pomocą typowych połączeń śrubowych stosowanych w kolejnictwie do montażu słupów stalowych.
Produkt dostępny na zamówienie, z bezpośrednią dostawą do klienta. Oferta cenowa jest przygotowywana po złożeniu zamówienia i jest zależna od jego wielkości. Zamówienia proszę składać meilowo: skladkabli@skladkabli.pl
